Topower High Alumina Brick eAlumina alta refratária CastávelPara venda, o cliente nas Filipinas pediu 30 toneladas

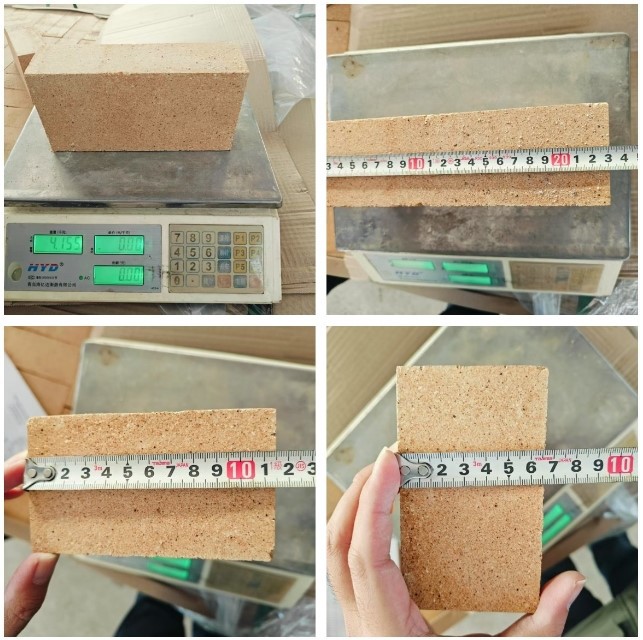

Os tijolos de alta alumina são uma espécie de material refratário feito de alumina de alta alumina como as principais matérias-primas, através de lotes, mistura, moldagem, secagem e disparo de alta temperatura. Seus principais componentes químicos são alumina (Al₂o₃) e dióxido de silício (SiO₂), e o teor de alumina geralmente está acima de 48%. De acordo com os diferentes teor de alumina e indicadores físicos e químicos, ele pode ser dividido em diferentes graus.
A alumina de alta alumina refratária é composta principalmente por materiais de alumina alta e possui excelente resistência à refratório e desgaste. É adequado para várias partes do revestimento da caldeira, especialmente em ambientes de alta temperatura, alta pressão e de alta limpeza.
Os castáveis refratários de alta alumina são feitos de clinker de bauxita de alta alumina como o material principal, o cimento de alta qualidade -50} aluminato como aglutinante e combinado com uma variedade de misturas. Eles têm as vantagens de densidade de grande volume, alta resistência, resistência ao desgaste, resistência ao choque térmico, resistência à erosão e alta refratização. Eles são um tipo de material refratário hidráulico. Para dar jogo completo às suas vantagens e desempenho, a construção deve ser realizada de acordo com os seguintes requisitos:
1. Antes de derramar, a superfície de trabalho deve ser limpa e a ferrugem da superfície e as impurezas devem ser removidas. Verifique se as âncoras estão completas e firmes. Se estiverem incompletos, devem ser preenchidos. Se a soldagem não for firme, deve ser soldada firmemente. As âncoras resistentes ao calor devem ser usadas para peças com temperaturas acima de 500 graus. A superfície das âncoras deve ser revestida com uma camada de asfalto com uma espessura de 1-2 mm ou embrulhada com filme plástico para deixar uma junta de expansão térmica entre as âncoras de metal e o material refratário. A cofragem deve ser suportada conforme necessário. A cofragem deve ser suave, apertada e firme, e uma camada de manteiga deve ser aplicada na superfície da cofragem para facilitar a demissão.
2. Este material é um agregado pré-misturado. Nenhum ingrediente é necessário no local. Basta adicionar água e mexa. A mistura deve ser mecanicamente agitada com uma batedeira forçada e o equipamento de mistura deve ser limpo com antecedência. É estritamente proibido se misturar com cimento de silicato, limão, etc.
3. No clima quente do verão ou áreas de alta temperatura, as medidas de resfriamento correspondentes devem ser tomadas para manter a temperatura máxima não superior a 30 graus. Na construção do inverno, as medidas de isolamento devem ser tomadas. A temperatura mínima do ambiente de construção no local não deve ser menor que +5 e a temperatura da água deve ser mantida no grau 15-25.
4. Ao misturar, a quantidade de material a ser adicionada deve ser determinada com base na quantidade de construção e na capacidade do misturador, e a quantidade de material adicionada deve ser determinada em unidades de sacos inteiros. A bolsa grande e os sacos pequenos na bolsa grande devem ser adicionados ao mesmo tempo sem perder ou adicionar mais.
5. A água de mistura deve estar bebendo água com um pH de 6-8. A quantidade de água adicionada é geralmente 9-11% do peso do pó de alumina alta e refratável. A temperatura da água deve ser mantida no grau 15-25. A quantidade de água utilizada deve ser rigorosamente controlada e medida com precisão. Depois de adicionar água, mexa por 4-6 minutos. Pegue um punhado do material misto com a mão. Se puder ser mantido em uma bola sem rachaduras ou fluir, poderá ser usado fora da máquina. Cada vez que o material misto é usado em 30 minutos, o material solidificado não pode ser agitado pela segunda vez.
6. Ao fundir, a operação contínua deve ser concluída ao mesmo tempo. Se a área de fundição for grande, as juntas de expansão devem ser definidas de acordo com os requisitos de projeto. A fundição deve ser dividida em blocos de acordo com o cenário das juntas de expansão. Se não puder ser lançado em uma vez e deve ser lançado em camadas, o tempo de intervalo não deve exceder o tempo de configuração inicial da camada inferior. A superfície da articulação deve ser áspera para torná -la firmemente ligada.
